막구조종류 및 막재성능
막구조
(Membrane Structure)

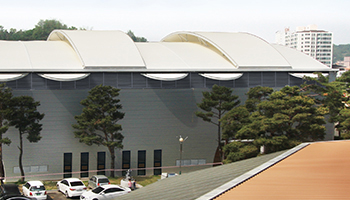

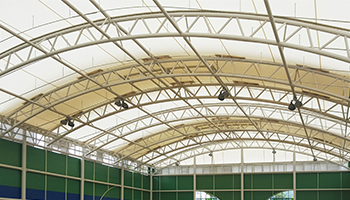

- 골조막 구조
Framed membrane Structure - 하중을 골조가 부담하고 막은
2차 구조재 혹은 마감재로서 사용

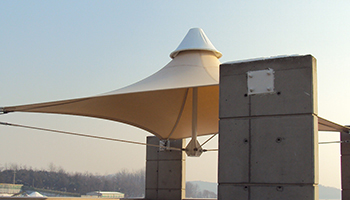

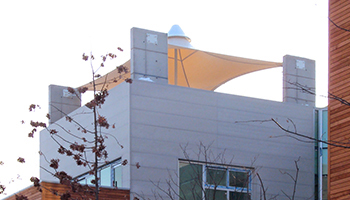

- 현수막 구조
Suspension Membrane Structure - 하중을 막면이 부담하고
막면을 지주, 아치, 케이블 등이 지지
- 공기막 구조
Pneumatic Structure - 단일층 공기막구조
실내공간에 가입송풍된
공기내압(20-50mm/Aa)으로 인장력을 확보
이중층 공기막 구조
이중막 내부에 가압송풍된
공기내압(150-650mm/Aa)으로
막면의 인장력과 휨벽을 확보

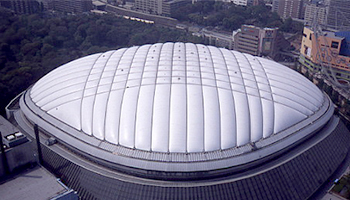

공기지지 구조
Air Supported Structure

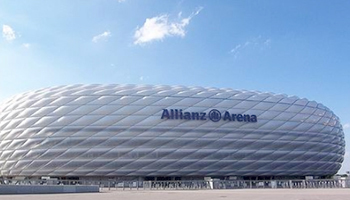

공기팽창(충전)구조
Air inflated Structure
막재(Architectural Fabric)
성능 비교표
- 항목
- 직포
- 코팅재
- 두께(mm)
- 인장강도(N/5cm)
- 인열 강도(N)
- 내구연한
- 자정능력
- 색상
- 가격
- PVDF
- 폴리에스터
- PVC + PVDF
- 0.75 이상
- 3700 ~ 7800
- 490 ~ 1400
- 10년 이하
- 보통
- 다양함
- 저가
- ECM
- 폴리에스터
- PVC + ECM
- 0.8 이상
- 4400 ~ 5600
- 730 ~ 780
- 10년 이상
- 약간 우수
- 제한적
- 중저가
- PVF
- 폴리에스터
- PVC + PVF
- 0.6 이상
- 4400 ~ 8100
- 390 ~ 930
- 20년 이하
- 우수
- 제한적
- 중고가
- PTFE
- 유리섬유
- PTFE
- 0.6 이상
- 3600 ~ 7500
- 275 ~ 350
- 25 ~ 30년
- 우수
- 제한적
- 고가
