膜结构种类与膜材料性能

膜结构
(Membrane Structure)

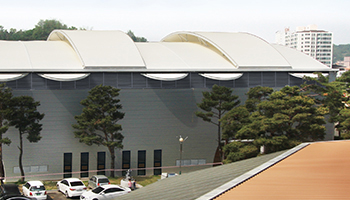

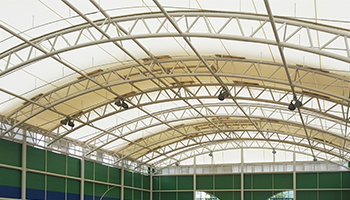

框架膜结构
Framed membrane Structure
框架承受负荷,主要用作2级结构材料或装饰材料。

框架膜结构

框架膜结构

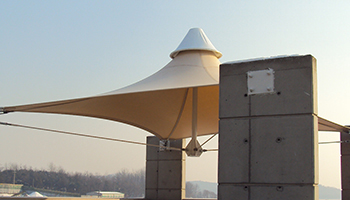

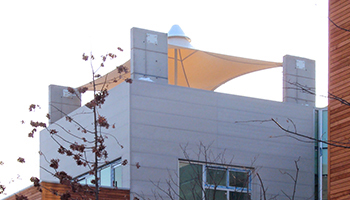

悬挂膜结构
Suspension Membrane Structure
膜面承受负荷,由支柱、拱门、缆绳等支撑膜面。

悬挂膜结构

悬挂膜结构

充气膜结构
Pneumatic Structure
单层充气膜结构
通过向室内空间提供的气压
(20-50mm/Aa)来确保张力

双层充气膜结构
通过向双层膜内部提供的气压
(150-650mm/Aa)来确保膜面张力和曲壁

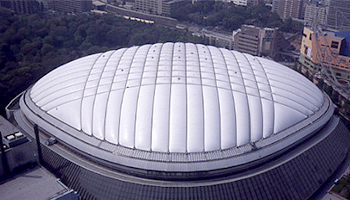

空气支撑结构
Air Supported Structure
充气膜结构

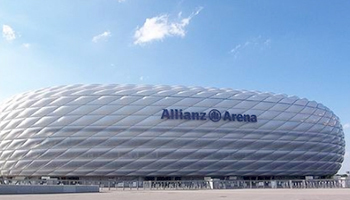

空气膨胀(充气)结构
Air inflated Structure
充气膜结构

膜材料(Architectural Fabric)
性能比较表

项目
机织面料
涂层材料
厚度(mm)
抗张强度(N/5cm)
撕裂强度(N)
耐久年限
自净能力
颜色
价格
PVDF
PVDF
涤纶
PVC + PVDF
0.75以上
3700 ~ 7800
490 ~ 1400
10年以下
普通
多种
低价
ECM
ECM
涤纶
PVC + ECM
0.8以上
4400 ~ 5600
730 ~ 780
10年以上
比较优异
限制
中低价
PVF
PVF
涤纶
PVC + PVF
0.6以上
4400 ~ 8100
390 ~ 930
20年以下
优异
限制
中高价
PTFE
PTFE
玻璃纤维
PTFE
0.6以上
3600 ~ 7500
275 ~ 350
25 ~ 30年
优异
限制
高价
